光伏測控改造方案簡介（客戶實施案例）

o

某光伏電站由于光伏區箱變測控通訊不穩定，導致逆變器數據傳輸存在中斷風險，無法滿足AGCAVC正常調試要求。針對現場問題，在充分考慮用戶需求，增加PBOX6220通訊管理機和環網交換機，修改光伏區組網模式，規避箱變測控通訊異常問題，極大地提高了逆變器數據傳輸?shù)男屎头€(wěn)定性，確保了AGCAVC的正常調試。

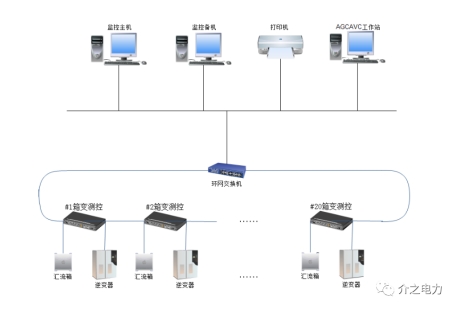

光伏區改造之前，箱變測控直接采集逆變器、匯流箱的數據，利用自身環網功能上送數據至升壓站監控后臺和AGCAVC工作站，組網結構如下：

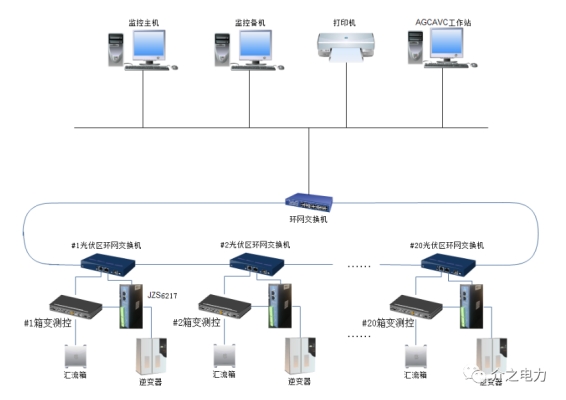

光伏區改造之后，增加PBOX6220通訊管理機和環網交換機，PBOX6220直采逆變器數據并通過環網交換機上送至AGCAVC工作站，同時轉出逆變器數據至箱變測控，箱變測控采集逆變器、匯流箱的數據后，利用環網交換機上送數據至升壓站監控后臺，組網結構如下：

現場施工照片：

改造后，監控后臺逆變器遙信遙測數據正常刷新、遙控啟停功能正常。AGCAVC工作站可正常下發有功、無功指令，逆變器響應速度、執行效果得到了極大提升。
